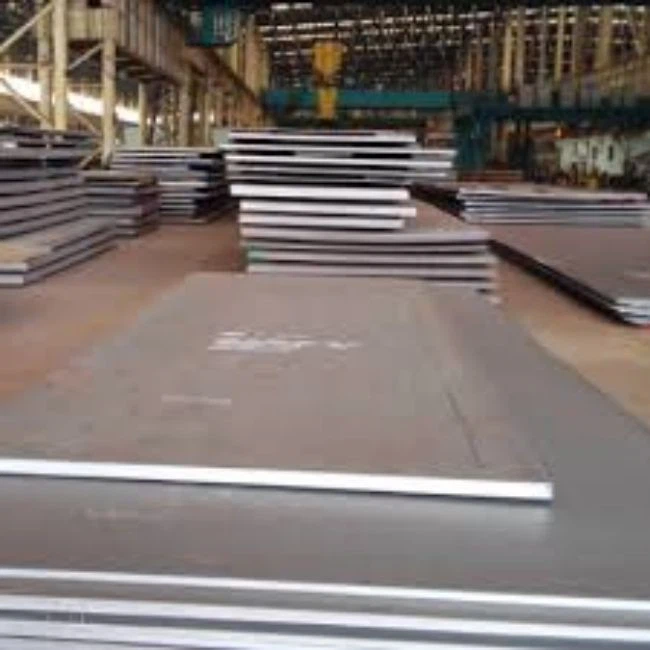

ASME 516 GR.70 Plattendruckbehälterplatte

1. Mechanische Eigenschaften

• A516 Gr.70-Stahlblech bietet eine Zugfestigkeit von 70 ksi (ca. 483 MPa) und eine Streckgrenze von typischerweise über 38 ksi (ca. 262 MPa), sodass es hohen Druckbelastungen während des Betriebs von Druckbehältern standhalten kann. Die Platte behält auch in Umgebungen mit niedrigen Temperaturen eine ausgezeichnete Schlagzähigkeit bei und verhindert so wirksam Sprödbrüche durch plötzliche Temperaturschwankungen.
• Seine chemische Zusammensetzung entspricht den einschlägigen Normen, wobei schädliche Elemente strikt kontrolliert werden, was eine zuverlässige Leistung unter langfristigen Hochdruckbedingungen gewährleistet und das Ausfallrisiko aufgrund lokaler Spannungskonzentrationen verringert.

2. Schweißbarkeit

• Mit einem Kohlenstoffgehalt von weniger als oder gleich 0,30 % und einem geringen Gehalt an schädlichen Elementen wie Schwefel und Phosphor weist die Stahlplatte eine geringe Schweißempfindlichkeit auf. Dadurch wird das Risiko von Fehlern wie Rissen und Porosität beim Schweißen minimiert.
• Die Schweißverbindungen bieten eine mit dem Grundmaterial vergleichbare Festigkeit, wodurch komplexe Vorwärm- oder Wärmebehandlungsprozesse nach dem Schweißen überflüssig werden und dadurch der Herstellungsprozess von Druckbehältern vereinfacht wird.

3. Temperatur- und Korrosionsbeständigkeit

• Die Stahlplatte A516 Gr.70 arbeitet zuverlässig in einem Temperaturbereich von -40 bis 370 Grad und eignet sich daher sowohl für Tieftemperatur-Lagergeräte als auch für Reaktionsgefäße mittlerer bis hoher Temperatur.
• Es bietet eine gute Korrosionsbeständigkeit gegenüber gängigen Industriemedien wie Wasser, Dampf und neutralen Gasen.

4. Strenge Herstellungs- und Prüfstandards

• Jede Stahlplatte wird gemäß den ASME SA-516/SA-516M-Standards hergestellt und mehreren Prüfungen unterzogen, darunter Ultraschallprüfungen (UT), Prüfungen der mechanischen Eigenschaften (Zug- und Schlagprüfungen) und Analysen der chemischen Zusammensetzung, um eine gleichbleibende Qualität bei jeder Charge sicherzustellen.
• Die Stahlplatten sind in einer Vielzahl von Stärken erhältlich, um unterschiedlichen Konstruktionsanforderungen für Druckbehälter gerecht zu werden und sowohl die integrale Formgebung als auch die Teilmontage großer Geräte zu unterstützen.

5. Kosten-Effektivität und Praktikabilität

• Als kohlenstoffarmer Manganstahl bietet A516 Gr.70 niedrigere Kosten im Vergleich zu Platten aus legiertem Stahl und behält gleichzeitig eine hervorragende Verarbeitbarkeit bei. Es kann leicht geschnitten, gebogen und gestanzt werden, um komplexe Druckbehälterkomponenten herzustellen, wodurch Herstellungsschwierigkeiten und Gesamtproduktionskosten reduziert werden.
• Die Stahlplatte sorgt für Langzeitstabilität und bietet bei richtiger Pflege eine Lebensdauer von mehreren Jahrzehnten.
